Sistem pengapian konvensional terdiri dari beberapa komponen. Berikut akan dijelaskan apa saja komponen sistem pengapian beserta dengan fungsi masing-masing komponen sistem pengapian.
1. Baterai
Baterai berfungsi sebagai sumber energi listrik.
2.Kunci Kontak
2. Koil Pengapian
Koil pengapian berfungsi sebagai step up trafo, yaitu menaikan tegangan dari tegangan baterai 12 Volt menjadi tegangan tinggi lebih dari 15.000 Volt. Koil pengapian terdiri dari: inti besi lunak, primer koil, sekunder koil, rumah koil dan terminal koil.
Baterai berfungsi sebagai sumber energi listrik.
2.Kunci Kontak
Kunci kontak berfungsi untuk memutuskan dan menghubungkan listrik pada rangkaian atau mematikan dan menghidupkan sistem. Kunci kontak pada kendaraan memiliki 3 atau lebih terminal.
Terminal utama pada kontak adalah terminal B atau AM dihubungkan ke baterai, Terminal IG dihubungkan ke (+) koil pengapian dan beban lain yang membutuhkan, terminal ST dihubungkan ke selenoid starter. Jika kunci kontak tersebut memiliki 4 terminal maka terminal yang ke 4 yaitu terminal ACC yang dihubungkan ke accesoris kendaraan, seperti: radio, tape dan lain-lainnya.
Kunci kontak memiliki 4 posisi yaitu: OFF, ACC, ON dan START. Hubungan kontak untuk masing-masing posisi adalah sebagai berikut:
 |
| Hubungan terminal Pada Kunci Kontak |
2. Koil Pengapian
Koil pengapian berfungsi sebagai step up trafo, yaitu menaikan tegangan dari tegangan baterai 12 Volt menjadi tegangan tinggi lebih dari 15.000 Volt. Koil pengapian terdiri dari: inti besi lunak, primer koil, sekunder koil, rumah koil dan terminal koil.
 |

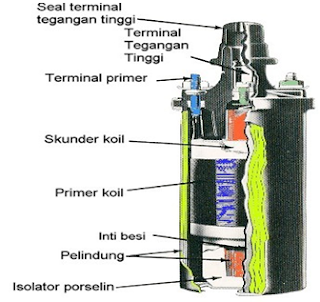

| Konstruksi Koil Pengapian |
3. Distributor
Distributor berfungsi untuk mendistribusikan induksi tegangan tinggi sekunder koil ke busi sesuai dengan urutan pengapian motor atau FO (firing order).
Distributor merupakan tempat sebagian besar sistem pengapian. Komponen yang ada pada distributor antara lain: platina (kontak breaker), kondensor, nok kontak pemutus arus, centrifugal advancer, vacum advancer, rotor distributor dan tutup distributor.
 |
| Komponen Distributor |
4. Busi
Busi berfungsi memercikan bunga api untuk membakar campuran bahan bakar di ruang bakar pada saat dialiri arus listrik tegangan tinggi. Percikan bunga api terjadi di celah antara elektroda tengah dengan elektroda massa, percikan tersebut terjadi akibat loncatan arus tegangan tinggi dari elektroda tengah ke elektroda massa.
 |
| Konstruksi Busi dan Percikan Bunga Api Pada Busi |
5. Kabel Tegangan Tinggi
Kabel tegangan tinggi berfungsi untuk menyalurkan arus listrik tegangan tinggi hasil induksi sekunder koil ke busi. Tegangan yang dialirkan sebesar 15.000 volt sampai 30.000 volt.
Kabel tegangan tinggi terdiri dari tembaga yang diisolasi dengan karet silikon, karena arus yang mengalir tegangannya sangat tinggi maka isolatornya sangat tebal.
 |
| Kabel Tegangan Tinggi |
